GESPO - GIS

Dovolte, abychom Vás podrobněji seznámili s moderním geografickým informačním systémem, sloužícím pro správu grafických i negrafických dat. Geografický informační systém je speciální typ informačního systému, ve kterém jsou informace vázány na graficky vyjádřené prostorové údaje. Velmi zjednodušeně řečeno má uživatel v rámci tohoto systému možnost připojovat své informační údaje - databáze, dokumenty, ať textové, nebo grafické (vektorové nebo rastrové), fotografie, WWW stránky atd. - uložené v počítači k nejrůznějším digitálním mapám.

Námi využívaný systém s názvem MGEO pracuje jako nadstavba rozšířeného CAD systému MicroStation firmy Bentley Systems. I když MGEO poskytuje prakticky neomezené možnosti využití, dovolíme si Vám nastínit několik oblastí konkrétního využití:

Správa nemovitostí

MGEO Vám umožní pracovat s digitální katastrální mapou s návazností na údaje z katastru nemovitostí jako jsou vlastníci, nájemci, výměra parcel, kultury atd. Ukázáním kurzorem na parcelu získáte tabulku s těmito připojenými informacemi. Budete-li potřebovat přistavět či nově postavit budovy či haly, budete okamžitě vidět, na které parcele stavba bude stát, po kliknutí myší na parcelu budete ihned znát, kdo parcelu vlastní, s kým budete jednat o případné koupi.

Správa budov a majetku

ve vytvořené technické mapě města získáte informace o každém domě či budově

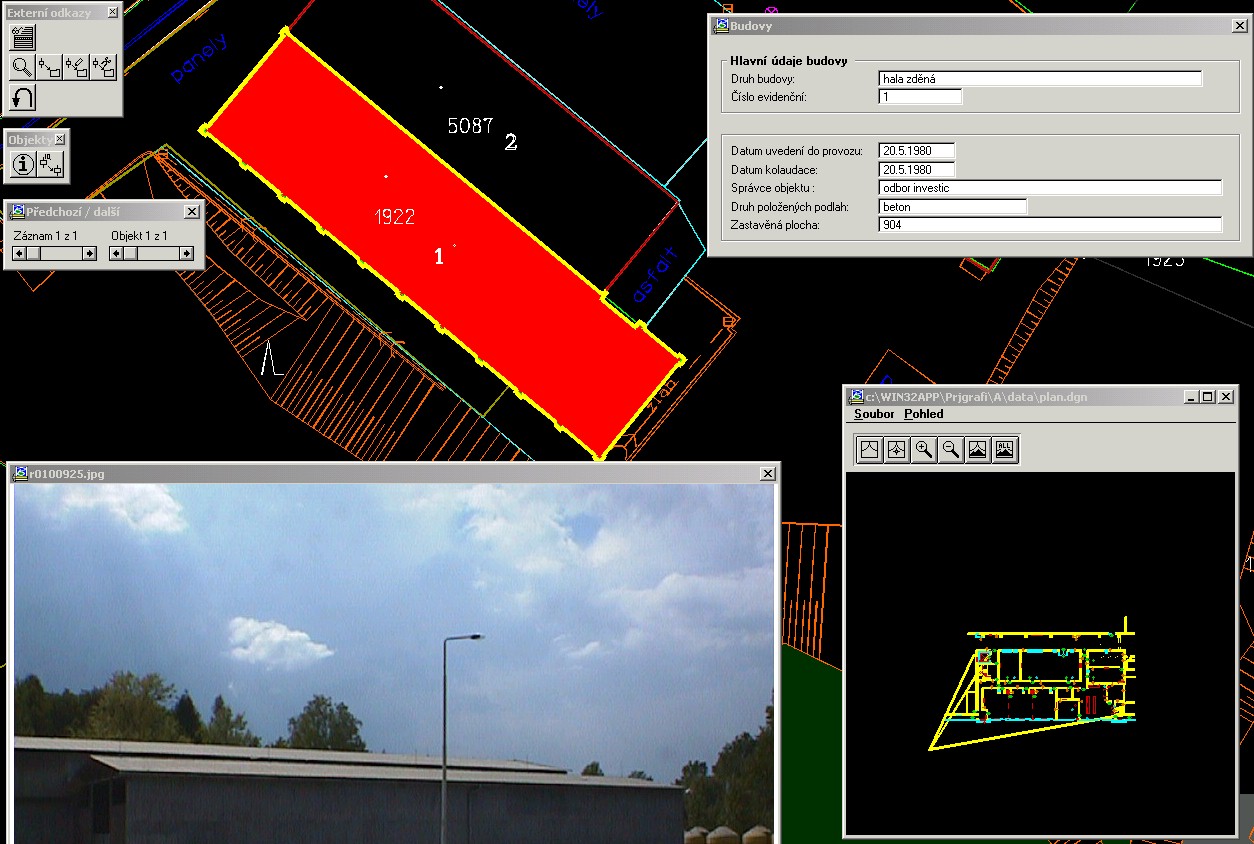

- např. kdy a zda byla provedena kolaudace budovy, využití budovy, její vnitřní vybavení, plošné výměry kanceláři, seznamy nájemníků, rozmístnění rozvaděčů, HUP, HUV, řídících jednotek, byla-li a v jaké výši zaplacena daň z nemovitostí a pod. Na tyto a mnoho dalších otázek Vám může odpovědět MGEO pouhým ukázáním na příslušný objekt nebo vyhledáním na mapě zobrazené na monitoru Vašeho počítače

Správa inženýrských sítí

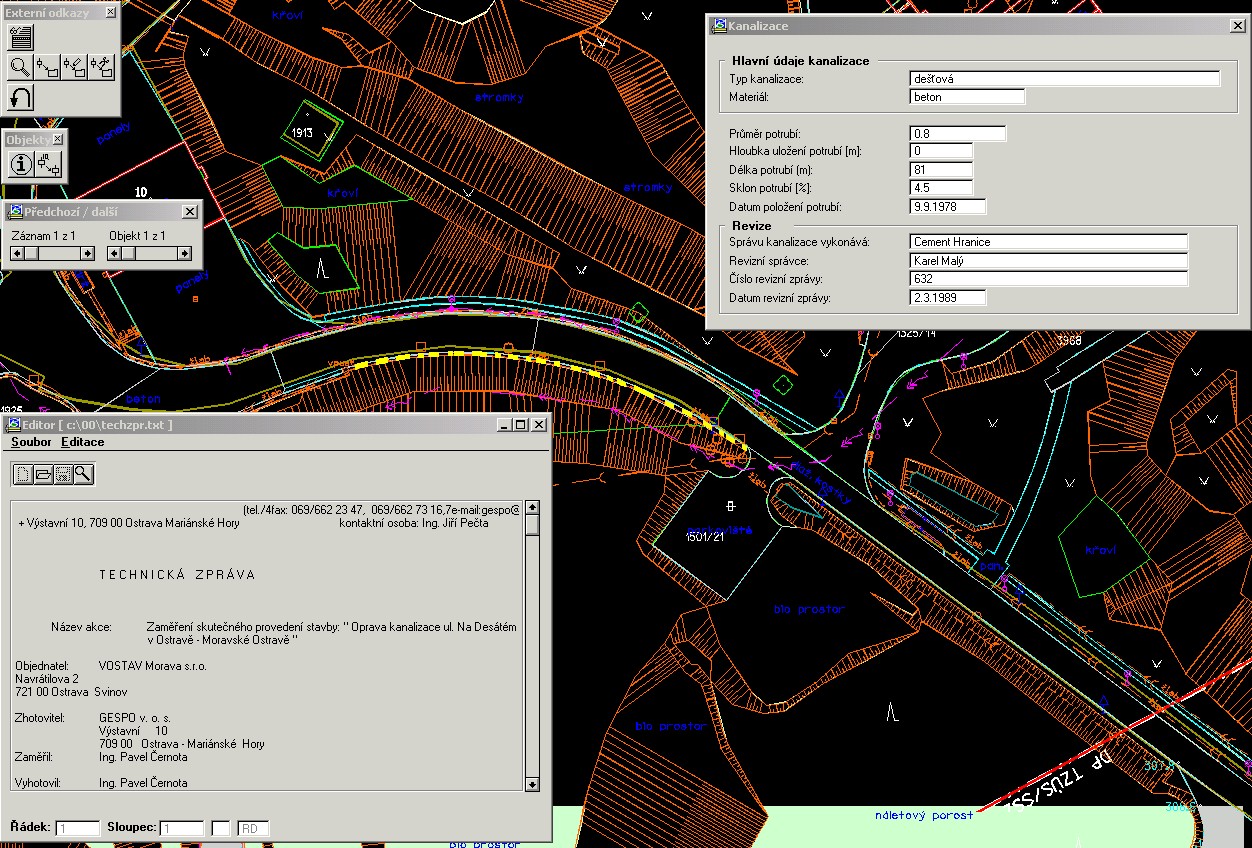

pracujete-li s technickou mapou města, v níž jsou uvedeny všechny dostupné inženýrské sítě, s GrafInfem jednoduše a rychle získát informace o kterémkoliv místě inženýrské sítě včetně jejich technologických parametrů. Potřebujete při rekonstrukci dešťové kanalizace znát hloubku a typ šachtice, na kterou se budete napojovat? Potřebujete zjistit firmu, která Vám prováděla revizi plynových rozvodů? Kde se nachází a pod jakým číslem byla archivována jejich revizní zpráva? Nevíte, je-li vodovodní potrubí provedeno v plastu nebo mědi a s jakým průměrem? Opět Vám může pomoci MGEO pouhým ukázáním na objekt v mapě inženýrských sítí nebo, pokud nevíte, kde se takový objekt nachází, zadáním vyhledávacích podmínek typu: " najdi všechna vodovodní potrubí s DN větším než 3/4´´ ".

Další uplatnění jen namátkově:

Správa jeřábových drah

sledování času revizí, zaměření prostorových vztahů

Správa dopravní situace

organizace dopravy, rozvoj a stavba komunikací, správa místní hromadné dopravy apod.

Stavební projekty a studie

modelování architektonických a stavebních studií a projektů apod.

Ochrana životního prostředí

evidence a sledování zdrojů znečištění, plánování skládek, rozmístění městské zeleně, odpadkových košů apod.

Lesní hospodářství

lesní digitální mapy s údaji lesního hospodářského plánu apod.

Cenová mapa

informace o cenách pozemků, pronájmu v různých lokalitách apod.

Informační centrum

pro občany

a další

Druhy a množství sledovaných informací závisí jen na Vašem výběru. Databázové tabulky poskytující informace o objektech je možné vytvářet přímo v MGEOu dle Vašich konkrétních požadavků - co chcete sledovat, o čem chcete mít informace. Asi je samozřejmé, že všechny tyto údaje je nutno do počítače takříkajíc " nacpat ". V tomto případě Vám naše společnost GESPO, v.o.s. provede práce vycházející ze čtyř hlavních úkolů:

1. Pořízení digitální mapy, což představuje především

geodetické zaměření objektů, plotů, komunikací, druhů ploch, viditelných a vytýčených inženýrských sítí apod.

zdigitalizování katastrální mapy

převzetí a přepočet starších GP apod.

práce v archivu - získání co největšího počtu informací o druhu a typu inženýrských sítí, převzetí korektních měření starších dat, plánů budov apod.

2. Vytvoření struktury grafických dat (datový model) a databázových tabulek,
což představuje

vytvoření, po konzultacích s objednatelem, návrhu plošného (po zvolených územních jednotkách, např. mapových listech) a tematického, (např. mapa technických sítí) rozčlenění na jednotlivé soubory a hladiny

vytvoření, po konzultacích s objednatelem, návrhu databázových tabulek o druhu a množství připojených informací

3. Propojení grafických a negrafických dat, což představuje

spojení grafických objektů (např. hranic parcel) s databázovými soubory (např. informacemi z katastru nemovitostí)

4. Správa digitální mapy, což představuje

v pravidelných intervalech doplňovat nové nebo změněné informace, jak grafického,

tak negrafického charakteru

Hardwarové a softwarové požadavky:

Vlastní systém je možno provozovat na klasickém PC s procesorem Pentium II, 300 Mhz a lepší, 64 MB RAM a více, 1-2 grafické karty 4MB a více, 1-2 monitory 15"/21", CD-ROM. Toto počítačové pracoviště může pracovat samostatně nebo dříve či později může být provozováno v síti a umožnit tím přístup více pracovníkům najednou.

Software nutný pro vytvoření GIS tvoří:

Operační systém WINDOWS 98/2000/NT/XP, CAD systém MicroStation - základní software pro vytvoření digitální mapy, aplikační nadstavba MGEO.

Časová náročnost:

Budovaný GIS je možno uvádět do provozu postupně, podle druhu a množství zpracovaných dat. Doba trvání výstavby systému je odvislá od velikosti zájmového území a množství požadovaných informací, předpokládaná doba bude asi tři až osm měsíců.

Chcete-li bližší informace o aplikaci grafického informačního systému, můžeme Vám nabídnout ukázku praktického využití systému na počítači na Vašem pracovišti.
